Con PCIe 5.0 che offre fino a 128Gbps per SSD, il MB699V5P-B fornisce il doppio della larghezza di banda rispetto al PCIe 4.0 e una velocità quattro volte superiore rispetto al PCIe 3.0. Questa velocità eccezionale lo rende perfetto per applicazioni come:
Per informazioni dettagliate, consulta la nostra lista di compatibilità delle schede controller enterprise e cavi convalidati.
| Quale ToughArmor MB699VP-B è adatto a te? | |||
| Modello | MB699VP-B | MB699VP-B V3 | MB699V5P-B |
| Ventole di raffreddamento | Doppia ventola (40 x 40 x 10mm) |
Doppia ventola (40 x 40 x 20mm) |
Doppia ventola (40 x 40 x 10mm) |
| Velocità ventola | 4.800 RPM | 8.000 RPM | 4.800 RPM |
| Connettori | 4 x MiniSAS HD 4i (SFF-8643) |
4 x OCuLink 4i (SFF-8612) | 2 x MCIO 8i (SFF-TA-1016) |
| Velocità di trasferimento | Fino a 64Gbps per SSD (a seconda della velocità dell'SSD) |
Fino a 64Gbps per SSD (a seconda della velocità dell'SSD) |
Fino a 128Gbps per SSD (a seconda della velocità dell'SSD) |
| Pin-out definito | Legacy | SFF-9402 Rev 1.1 (Compatibile con adattatori HBA/RAID tri-mode) |
SFF-9402 Rev 1.1 (Compatibile con adattatori HBA/RAID tri-mode) |
| Dimensioni del prodotto (L x P x A) |
140.3 x 146 x 41.3mm | 150.3 x 146 x 41.3mm | 159.8 x 146 x 41.3mm |
| Peso netto | 854.2g | 911.2g | 763.3g |
| Peso lordo | 935.2g | 945.7g | 865.2g |
| Adatto per | Adattatori NVMe HBA/RAID con pin-out Legacy |
Adattatori HBA/RAID tri-mode con pin-out SFF-9402 |
Adattatori HBA/RAID tri-mode con pin-out SFF-9402 |
| Certificazioni opzionali disponibili per ToughArmor MB699V5P-B | |
| TAA | Conformità al Trade Agreements Act |
| UL | Certificazione di sicurezza standard |
| UL94 | Reazione alla fiamma dei materiali plastici |
| FCC | Conformità alla Federal Communications Commission |
| Ampio intervallo di temperatura | MIL-STD-810H - Metodo 501.7 & 502.7 |

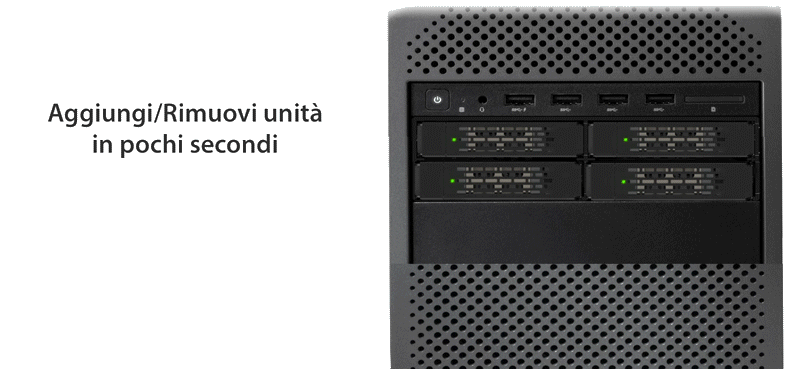

| • | Supporto per unità hot-swappable |
| • | Compatibile con 4× SSD NVMe U.2/U.3 (5–15mm) in un singolo alloggiamento esterno da 5.25" |
| • | Supporta PCIe 5.0 con velocità di trasferimento fino a 128Gbps per SSD |
| • | Interfaccia host: 2× connettori MCIO 8i (SFF-TA-1016) per un cablaggio semplificato |
| • | Ingresso di alimentazione: doppi connettori Molex a 4 pin per un'erogazione di potenza sicura e affidabile |

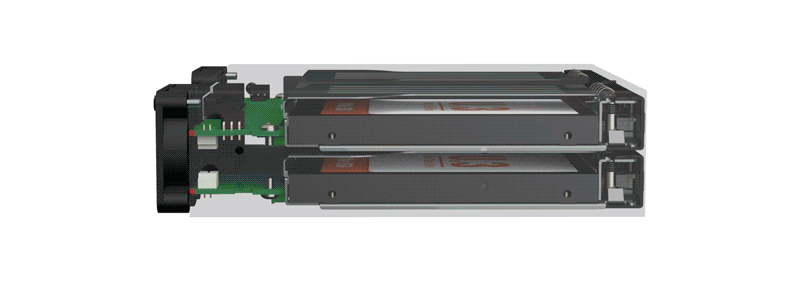

| • | Vassoi EZ-Slide Mini rimovibili in metallo (MB991TRAY-B) per una manutenzione semplice |
| • | Il telaio in alluminio leggero migliora l'efficienza del raffreddamento e riduce il peso |
| • | Il sistema di chiusura Eagle-hook trattiene saldamente il vassoio dell'unità all'interno del contenitore |

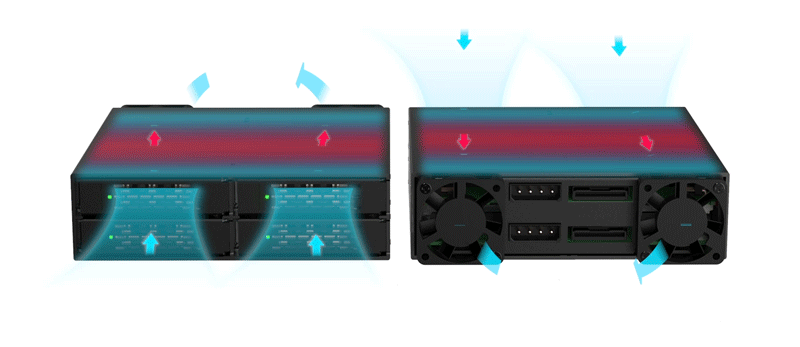

| • | Doppie ventole di raffreddamento da 40×40×10mm con flusso d’aria ottimizzato |
| • | Messa a terra EMI – protegge gli SSD da danni elettrici |
| • | Struttura robusta ToughArmor progettata per uso aziendale e industriale |
| • | Garanzia limitata leader del settore di 5 anni contro tutti i difetti |
| • | Supporto gratuito da parte di tecnici qualificati e professionali |

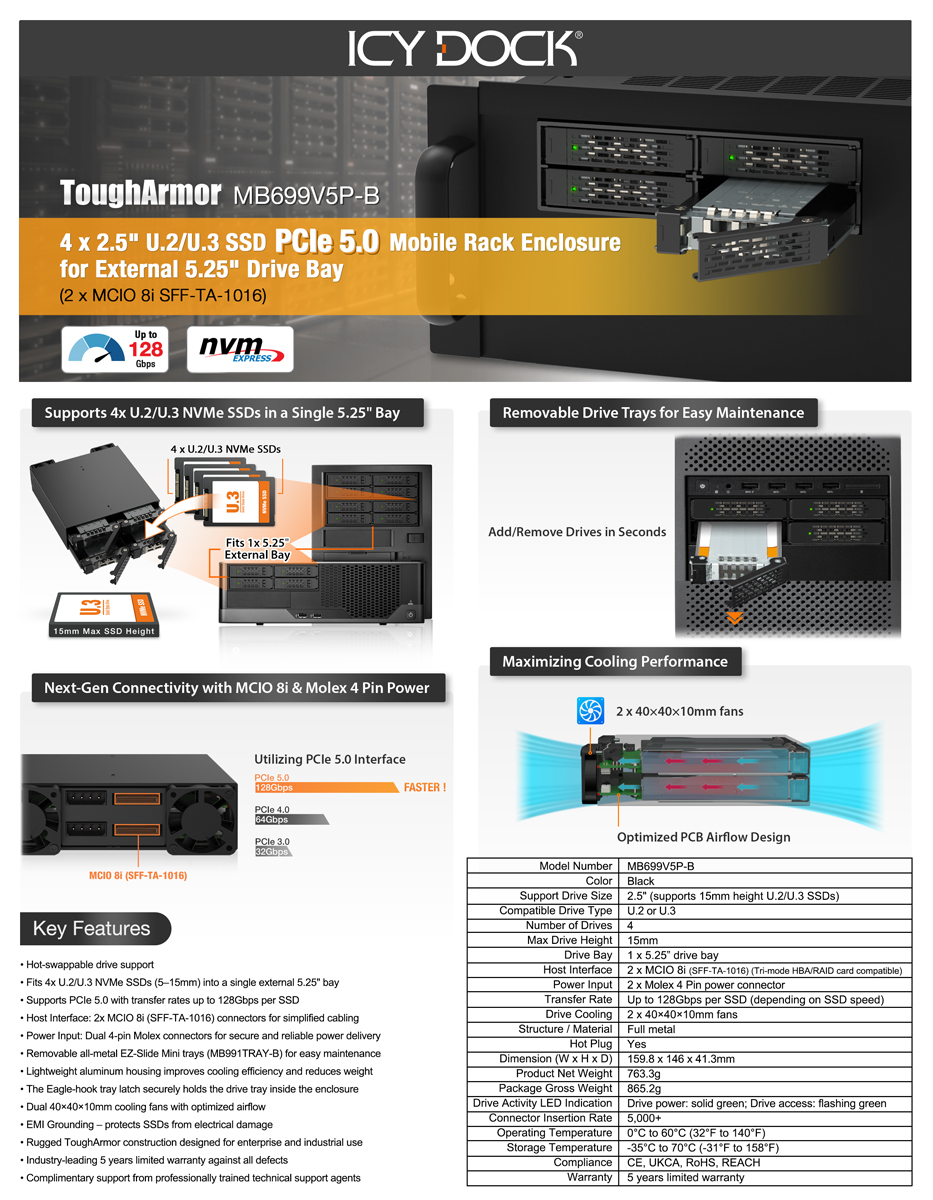

| Numero di modello： | MB699V5P-B |
| Colore： | Nero |
| Dimensione unità supportata： | 2.5" (supporta SSD U.2/U.3 con altezza fino a 15mm) |
| Tipo di unità compatibile： | U.2 o U.3 |
| Numero di unità： | 4 |
| Alloggiamento unità： | Alloggiamento da 5.25" |
| Interfaccia host： | 2 x MCIO 8i (SFF-TA-1016), pin-out definito da SFF-9402 Rev 1.1 (Compatibile con schede HBA/RAID tri-mode) |
| Ingresso alimentazione： | 2 x connettori di alimentazione Molex a 4 pin |
| Velocità di trasferimento： | Fino a 128Gbps per SSD (a seconda della velocità dell'SSD) |
| Capacità SSD supportata： | Nessuna limitazione |
| Raffreddamento unità： | 2 x ventole da 40×40×10mm |
| Hot Plug： | Sì |

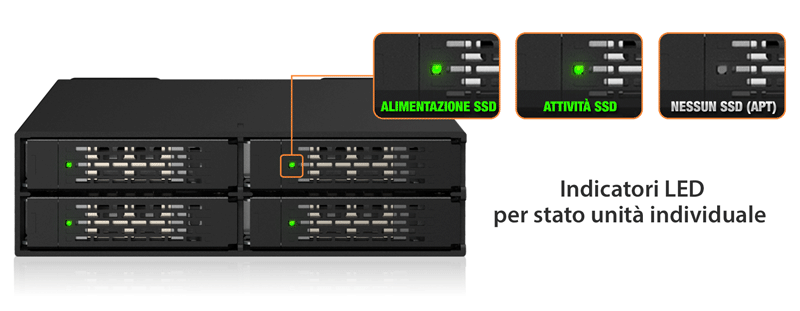

| Indicatore LED： | Alimentazione unità: verde fisso; Accesso unità: verde lampeggiante |
| Struttura / Materiale： | Completamente in metallo |
| Contenuto della confezione： | Dispositivo, manuale utente, viti, ID Plug |
| Dimensioni (L x P x A)： | 159.8 x 146 x 41.3mm |
| Peso netto del prodotto： | 763.3g |
| Peso lordo della confezione： | 865.2g |
| Cicli di inserimento connettore： | 5.000+ |
| Umidità： | 5%~65% RH |
| Temperatura di funzionamento： | 0°C a 70°C (32°F a 158°F) |
| Temperatura di conservazione： | -35°C a 70°C (-31°F a 158°F) |
| Conformità： | CE, UKCA, RoHS, REACH |
| Garanzia： | Garanzia limitata di 5 anni |
Compatible Drive Tray (Caddy):
Related Products:
ToughArmor Lineup:
Related Products Series:
Collegamenti rapidi:
D: Potete consigliare una scheda aggiuntiva compatibile con MB699V5P-B?
R: Per garantire la compatibilità con MB699V5P-B, assicurati che il BIOS/UEFI della tua scheda aggiuntiva o della scheda madre supporti la biforcazione PCIe quando utilizzi uno slot PCIe 16x o 8x. Inoltre, configura il divisore PCIe nel BIOS/UEFI con la configurazione x4, x4, x4, x4 per uno slot PCIe 16x o x4, x4 per uno slot PCIe 8x.
Fai clic sull'icona qui sotto per visualizzare la compatibilità delle schede madri o delle schede aggiuntive che supportano la modalità di biforcazione PCIe. Per la migliore compatibilità, consigliamo vivamente di utilizzare i cavi raccomandati o prodotti dal produttore della scheda madre o della scheda aggiuntiva.
Attualmente siamo in fase di certificazione del nostro contenitore NVMe con i principali produttori di schede aggiuntive e schede madri. Continueremo ad aggiornare l'elenco includendo accessori compatibili.
Per segnalare una scheda aggiuntiva, un cavo o una scheda madre compatibile, o per verificare la compatibilità di schede aggiuntive o schede madri non elencate, fai clic qui.
D: Ho completato l'installazione del disco rigido e del dispositivo come indicato nel manuale del prodotto, ma il sistema non riesce comunque a rilevare l'unità. Come posso risolvere il problema?
R: Verifica innanzitutto la compatibilità dell'hardware e assicurati che l'unità, il contenitore, il cavo e le interfacce host siano compatibili. Prova a collegare direttamente l'unità all'host per vedere se il sistema riesce a rilevarla. Se non viene rilevata, ciò può escludere problemi con il contenitore. Puoi anche provare a collegare il contenitore con diverse unità, cavi o sistemi per vedere se il problema si risolve. Se il sistema ancora non rileva l’unità, ecco alcune possibili cause:
| • | Latenze PCIe insufficienti nel sistema: Che tu stia collegando il contenitore alla scheda madre o a una scheda aggiuntiva, è importante sapere che il numero di corsie PCIe disponibili è limitato. Ciò include la comprensione del numero di corsie fornite dalla CPU e dal chipset, nonché del loro metodo di allocazione. In caso contrario, si possono verificare velocità di trasferimento lente, connessioni instabili o impossibilità di rilevare l’unità. |
| • | Protocolli di interfaccia incompatibili: È fondamentale verificare se le interfacce Mini-SAS HD, OCuLink, SlimSAS o MCIO sulla scheda madre o sulla scheda aggiuntiva supportano NVMe. |
| • | Standard di pinout dell'interfaccia incompatibile: Prima di collegare il contenitore all'interfaccia Mini-SAS HD, OCuLink, SlimSAS o MCIO della scheda madre o della scheda aggiuntiva, verifica che la porta utilizzi lo stesso standard di pinout del nostro contenitore. Puoi controllare lo standard di pinout del nostro contenitore nella tabella delle specifiche nella pagina del prodotto, dove viene specificato se lo standard è Legacy o SFF-9402 1.1. |
| • | Lunghezza eccessiva del cavo di collegamento: Per garantire prestazioni ottimali, si consiglia di utilizzare un cavo di collegamento lungo al massimo 50 cm. L'uso di cavi più lunghi può causare perdite di segnale eccessive, con conseguenti velocità di trasferimento lente, connessioni instabili o l’impossibilità di rilevare l’unità. Inoltre, si consiglia di utilizzare lo stesso tipo di connettore di interfaccia sia per il dispositivo che per l'host per evitare potenziali problemi di compatibilità. |
D: Il mio drive NVMe non è stato rilevato dopo averlo reinserito nel dispositivo a sistema acceso?
R: Per i sistemi che supportano la funzione hot-plug, quando il sistema è acceso, ogni ciclo di inserimento e rimozione dell’unità richiede un aggiornamento manuale da parte del sistema operativo affinché l'unità venga riconosciuta.
Se non riesci a rilevare l’unità anche dopo aver effettuato l’aggiornamento manuale, è possibile che il tuo sistema non supporti la funzione hot-plug. Ti consigliamo di verificare con il produttore della scheda madre o della scheda aggiuntiva se supporta la funzione hot-plug per NVMe.
Windows 11 / Windows 10 / Windows 8 – Nella barra di ricerca sulla barra delle applicazioni, digita “Gestione dispositivi”, poi seleziona dal menu, fai clic con il tasto destro sull’unità disco e seleziona “Cerca modifiche hardware”.
Windows 7 – Fai clic con il tasto destro sull’icona “Computer” sul desktop e seleziona “Proprietà”, clicca su “Gestione dispositivi”, fai clic con il tasto destro sull’unità disco e seleziona “Cerca modifiche hardware”.
D: Le viti di montaggio del dispositivo sembrano troppo corte per fissarlo al mio sistema, cosa devo fare?
R: Per i case dei computer che hanno una lamiera spessa, le viti di montaggio incluse (M3*2.5L) potrebbero non fissare completamente il dispositivo. Ti consigliamo di utilizzare viti più lunghe (M3*4L) per fissare il dispositivo oppure di contattarci a contact@icydock.fr.com per ottenere viti sostitutive.
D: Posso sostituire la ventola di raffreddamento del dispositivo? Questo invaliderà la garanzia?
R: La ventola di raffreddamento che utilizziamo è stata testata accuratamente con il contenitore per garantire un funzionamento corretto e supporta il controllo della velocità (per modelli selezionati). Pertanto, raccomandiamo di mantenere la ventola originale per ottenere le migliori prestazioni. Detto ciò, comprendiamo che potrebbe non funzionare per tutte le applicazioni, quindi abbiamo deciso di onorare la garanzia anche in caso di utilizzo di una ventola di terze parti. Nota: se la ventola di terze parti causa danni elettrici al dispositivo, la garanzia potrebbe essere invalidata.
D: Quali specifiche dovrei controllare prima di acquistare una ventola di raffreddamento di terze parti?
R:Le seguenti informazioni rappresentano i requisiti di specifica della ventola e i modelli di ventole compatibili per MB699V5P-B
| Dimensioni della ventola (LxPxA) | 40 x 40 x 10mm | 40 x 40 x 20mm |
| Tipo di connettore | 3 Pin Wafer | |
| Tensione nominale (VDC) | 12V DC | |
| Corrente nominale (A) | < 0.12A (127mA) | |
| Specifiche delle viti | Testa piatta a croce - M3 x 15mm - Acciaio (Fornita con la ventola originale) |
Testa piatta a croce - M3 x 25mm – Acciaio (Non inclusa) |
