Questo rende il MB324V4P-B ideale per applicazioni come:
| • | Supporta 4 x SSD NVMe PCIe 4.0 U.2/U.3 (fino a 15mm di altezza) in un singolo alloggiamento da 5.25” |
| • | Ideale per creare array RAID NVMe ad alta velocità o espandere la capacità flash in sistemi con spazio limitato |
| • | Compatibile con schede HBA/RAID tri-mode tramite 2 connettori SlimSAS 8i (SFF-8654) |
| • | L'ingresso di alimentazione PCIe a 8 pin garantisce una fornitura stabile di corrente elevata con una gestione dei cavi più ordinata |

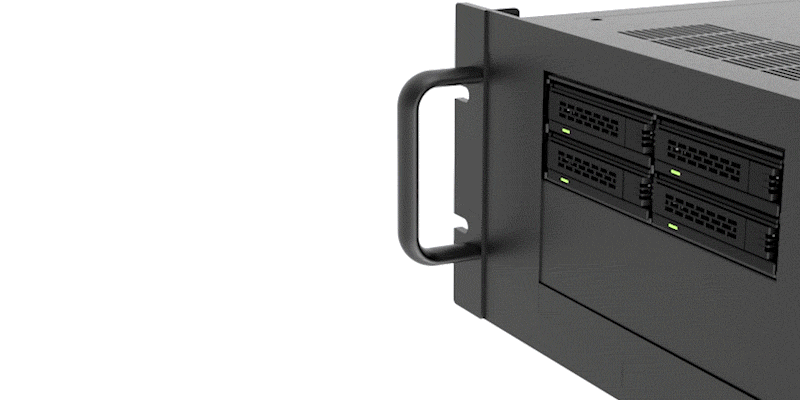

| • | Il sistema ExpressTray supporta l’installazione senza attrezzi degli SSD con possibilità di fissaggio a vite |
| • | Doppie ventole da 40x40x20mm per un flusso d'aria attivo superiore |
| • | Il vassoio e l’alloggiamento includono aperture per il flusso d’aria per agevolare il raffreddamento passivo |
| • | Gli indicatori LED dei dischi mostrano lo stato di alimentazione (verde fisso) e di accesso (verde lampeggiante) |
| • | Il design del vassoio hot-swap consente una rapida sostituzione dei dischi con il minimo sforzo |
| • | Costruito con metallo resistente e plastica rinforzata per una maggiore durata |
| • | Progettato per workstation, server e piattaforme di archiviazione edge |
| • | Coperto da una garanzia limitata di 3 anni leader del settore contro tutti i difetti |
| Numero modello： | MB324V4P-B |
| Colore： | Nero |
| Dimensione unità supportata： | 4 x SSD NVMe U.2/U.3 di 2.5" |
| Tipo di unità compatibile： | NVMe |
| Numero di unità： | 4 |
| Altezza massima dell'unità： | 15mm |
| Alloggiamento： | 1 x alloggiamento esterno da 5.25" |
| Interfaccia host： | 2 x SlimSAS 8i (SFF-8654) pin-out definito da SFF-9402 Rev 1.1 (Compatibile con schede HBA/RAID Tri-mode) |
| Ingresso di alimentazione： | 1 x connettore di alimentazione PCIe a 8 pin |
| Velocità di trasferimento： | Fino a 64Gbps per SSD (in base alla velocità dell'SSD) |
| Capacità SSD supportata： | Nessuna limitazione |
| Raffreddamento unità： | 2 x ventole 40 x 40 x 20mm |
| Struttura / Materiale： | Metallo con plastica parziale |
| Hot Plug： | Sì |
| Dimensioni del prodotto (P x L x A)： | 146 x 150.2 x 41.3mm |
| Peso netto del prodotto： | 642.5g |
| Peso lordo dell'imballaggio： | 735.5g |
| Indicazione LED attività disco： | Alimentazione disco: verde fisso; Accesso disco: verde lampeggiante |
| Contenuto della confezione： | Dispositivo, manuale utente, viti |
| Cicli di inserimento del connettore： | 10.000 |
| Umidità： | 5%~65% RH |
| Temperatura operativa： | 0°C a 60°C (32°F a 140°F) |
| Temperatura di conservazione： | -35°C a 70°C (-31°F a 158°F) |
| Conformità： | CE, UKCA, RoHS, REACH |
| Garanzia： | 3 anni |
Vassoio unità compatibile (Caddy):
Prodotti correlati:
Serie di prodotti correlati:
Collegamento rapido:
D: Potete consigliare una scheda di espansione compatibile con MB324V4P-B?
R: Per garantire la compatibilità con MB324V4P-B, assicurati che la BIOS/UEFI della tua scheda madre o della tua scheda di espansione supporti la biforcazione PCIe quando utilizzi uno slot PCIe 16x o 8x. Inoltre, configura il divisore PCIe nella BIOS/UEFI con la configurazione x4, x4, x4, x4 per uno slot PCIe 16x oppure x4, x4 per uno slot PCIe 8x.
Fai clic sull'icona qui sotto per visualizzare la compatibilità delle tue schede madri o schede di espansione che supportano la modalità di biforcazione PCIe. Per la massima compatibilità, consigliamo vivamente di utilizzare i cavi raccomandati o prodotti dal produttore della scheda madre o della scheda di espansione.
Attualmente siamo in fase di certificazione del nostro contenitore NVMe con i principali produttori di schede di espansione e schede madri. Continueremo ad aggiornare l'elenco per includere accessori compatibili.
Per segnalare una scheda di espansione, un cavo o una scheda madre compatibile, o per verificare la compatibilità di schede di espansione o schede madri non presenti nell'elenco, fai clic qui.
D: Ho completato l'installazione del disco rigido e del dispositivo secondo le istruzioni del manuale del prodotto, ma il sistema non riesce ancora a rilevare il disco. Come posso risolvere questo problema?
R: Verifica innanzitutto la compatibilità dell'hardware e assicurati che il disco, il contenitore del disco, il cavo e le interfacce host siano compatibili. Prova a collegare il disco direttamente all'host per vedere se il sistema riesce a rilevarlo. Se il disco non viene ancora rilevato, questo può escludere problemi con il contenitore. Puoi anche provare a collegare il contenitore con dischi, cavi o sistemi differenti per vedere se il problema si risolve. Se il sistema continua a non rilevarlo, ecco alcuni possibili problemi:
| • | Latenze PCIe insufficienti nel sistema: Che tu stia collegando il contenitore del disco alla scheda madre o a una scheda di espansione, è importante notare che il numero di corsie PCIe disponibili è limitato. Questo include la comprensione del numero di corsie fornite dalla CPU e dal chipset, nonché del loro metodo di allocazione. La mancata considerazione di ciò può comportare velocità di trasferimento più lente, connessioni instabili o addirittura l'impossibilità di rilevare il disco. |
| • | Protocolli di interfaccia incompatibili: È fondamentale verificare se l'interfaccia Mini-SAS HD, OCuLink o SlimSAS sulla scheda madre o sulla scheda di espansione supporta NVMe. |
| • | Standard di pinout dell'interfaccia incompatibile: Prima di collegare il contenitore del disco alla porta Mini-SAS HD, OCuLink o SlimSAS sulla scheda madre o sulla scheda di espansione, verifica che la porta utilizzi lo stesso standard di pinout della porta sul nostro contenitore. Per controllare lo standard di pinout del nostro contenitore, puoi fare riferimento alla tabella delle specifiche sulla pagina del prodotto, dove viene indicato se lo standard è Legacy oppure SFF-9402 1.1. |
| • | Lunghezza eccessiva del cavo di collegamento: Per garantire prestazioni ottimali, si consiglia di utilizzare un cavo di collegamento che non superi i 50 cm. L'utilizzo di cavi più lunghi può causare una perdita di segnale eccessiva, con conseguenti rallentamenti nelle velocità di trasferimento, connessioni instabili o addirittura l'impossibilità di rilevare il disco. Inoltre, raccomandiamo di utilizzare lo stesso tipo di connettore di interfaccia sia per il dispositivo che per l'host per evitare potenziali problemi di compatibilità. |
D: Sto utilizzando schede HBA e RAID Tri-Mode Intel/Broadcom con il MB324V4P-B, ma i dischi non vengono rilevati dal mio sistema?
R: Il problema è causato dal fatto che i produttori di schede RAID utilizzano un pinout diverso per le schede Tri-Mode rispetto a quello tipicamente utilizzato per le connessioni U.2. Quando si utilizzano queste schede con dischi e cavi NVMe U.2, è necessario utilizzare un cavo di abilitazione U.2 per garantire la compatibilità, che ripristina il pinout alle specifiche standard U.2. Per maggiori informazioni, si prega di cliccare qui.
D: Il mio disco NVMe non è stato rilevato dopo averlo reinserito nel dispositivo mentre era acceso?
R: Per i sistemi che supportano la funzione hot-plug, mentre il sistema è acceso, ogni ciclo di inserimento e rimozione del disco richiede un aggiornamento manuale da parte del sistema operativo affinché il disco venga riconosciuto.
Se dopo aver eseguito l’aggiornamento manuale il disco non viene rilevato, è possibile che il tuo sistema non supporti la funzione hot-plug. Ti consigliamo di verificare con il produttore della scheda madre o della scheda di espansione se è supportata la funzione hot-plug per NVMe.
Windows 11 / Windows 10 / Windows 8 – Nella barra di ricerca sulla barra delle applicazioni, digita Gestione dispositivi, quindi selezionalo dal menu, fai clic con il tasto destro sull'unità disco e seleziona "cerca modifiche hardware".
Windows 7 – Fai clic con il tasto destro sull'icona "Computer" sul desktop e seleziona "Proprietà", clicca su "Gestione dispositivi", fai clic con il tasto destro sull'unità disco e seleziona "cerca modifiche hardware".
D: Le viti di montaggio del dispositivo sembrano troppo corte per fissarlo correttamente al mio sistema, cosa devo fare?
R: Per i case per computer con una lamiera di metallo spessa, le viti di montaggio incluse (M3*2.5L) potrebbero non fissare completamente il dispositivo. Si consiglia di utilizzare viti più lunghe (M3*4L) per fissare il dispositivo oppure contattaci all’indirizzo tech@icydock.com per richiedere viti sostitutive.
D: Posso sostituire la ventola di raffreddamento collegata al dispositivo? Farlo invalida la garanzia?
R: La ventola di raffreddamento che utilizziamo è stata accuratamente testata con il contenitore del disco per garantire che funzioni correttamente e supporti il controllo della velocità della ventola (per modelli selezionati). Pertanto, consigliamo di mantenere la ventola originale per ottenere le migliori prestazioni. Detto ciò, comprendiamo che potrebbe non essere adatta a tutte le applicazioni, quindi abbiamo deciso di onorare la garanzia anche quando viene utilizzata una ventola di terze parti. Nota bene: se la ventola di terze parti causa danni elettrici al dispositivo, la garanzia potrebbe essere annullata.
D: Quali specifiche dovrei controllare prima di acquistare una ventola di raffreddamento di terze parti?
R:Le seguenti informazioni indicano i requisiti di specifica della ventola e i modelli compatibili per MB324V4P-B
| Dimensione ventola (LxPxA) | 40 x 40 x 10mm | 40 x 40 x 20mm |
| Tipo di connettore | Wafer a 3 pin | |
| Tensione nominale (VDC) | 12V DC | |
| Corrente nominale (A) | < 0,12A (127mA) | |
| Specifiche della vite | Testa piatta Phillips - M3 x 15mm - Acciaio (Non inclusa) |
Testa piatta Phillips - M3 x 25mm – Acciaio (Fornita con la ventola originale) |
Modelli di ventole compatibili
(non testati, utilizzo a proprio rischio)
