| Quale ToughArmor MB699VP-B è più adatto a te? | |||
| Modello | Modello MB699VP-B | MB699VP-B V2 | MB699VP-B V3 |
| Ventole di raffreddamento | Doppi ventilatori (40 x 40 x 10 mm) |
Doppie ventole (40 x 40 x 20 mm) | |
| Velocità della ventola | 4.800 giri al minuto | 8.000 giri al minuto | |
| Connettori | 4 x MiniSAS HD 4i (SFF-8643) |
4 x OCuLink 4i (SFF-8612) | |
| Pin-out definito | Eredità | Versione 1.1 della SFF-9402 | Versione 1.1 della SFF-9402 (Adattatori HBA/RAID tri-mode compatibili) |
| Dimensione del prodotto (L x P x A) |
Dimensioni: 140,3 x 146 x 41,3 mm | Dimensioni: 150,3 x 146 x 41,3 mm | |
| Peso netto | 854,2g | 911,2 g | |
| Peso lordo | 935,2 g | 945,7 g | |
| Adatto per | Adattatori NVMe HBA/RAID con Pin-out legacy |
Adattatori NVMe HBA/RAID con Pinout SFF-9402 |
Adattatori HBA/RAID tri-mode con Pinout SFF-9402 |
| Certificazioni opzionali disponibili per ToughArmor MB699VP-B V3 | |
| TAA | Conformità alla legge sugli accordi commerciali |
| UL | Certificazione degli standard di sicurezza |
| UL94 | Infiammabilità dei materiali plastici |
| Commissione federale delle comunicazioni | Conformità alla Commissione Federale per le Comunicazioni |
| Ampia temperatura | MIL-STD-810H - Metodo 501.7 e 502.7 |

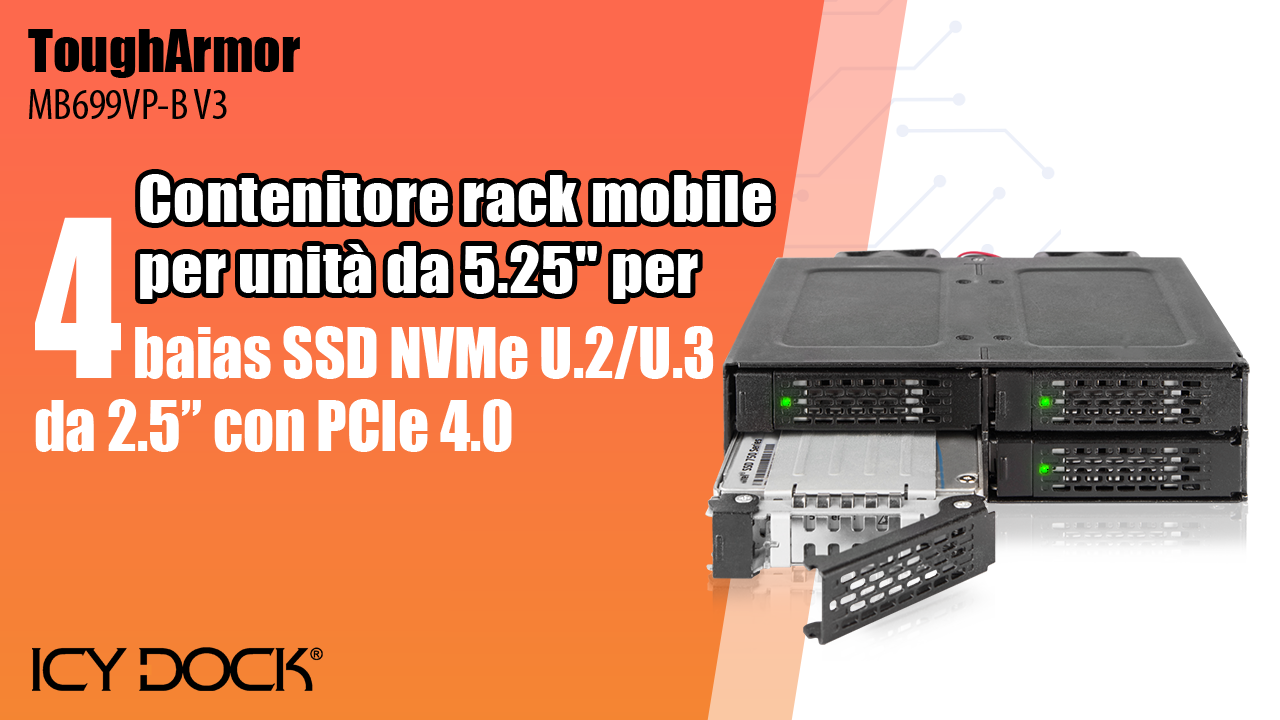

| • | Supporta 4x PCIe NVMe U.2/U.3 SSD, altezza unità fino a 15 mm |
| • | Si installa in qualsiasi alloggiamento per unità ottica esterna standard da 5,25" |
| • | Utilizza 4x OCuLink (SFF-8612) per la connessione, pin-out definito da SFF-9402 Rev 1.1 |
| • | Supporta le specifiche PCIe 4.0 con velocità di trasferimento fino a 64 Gb/s per alloggiamento unità |
| • | Supporta i controller Tri-mode con pinout PCIe/NVMe (Broadcom, Areca e altri) |
| • | Robusto involucro completamente in metallo che soddisfa i requisiti di infiammabilità |
| • | Sistema di vassoi rimovibili per una facile manutenzione |
| • | Doppia ventola di raffreddamento ad alte prestazioni da 40x20 mm con tre impostazioni di velocità della ventola (alta, bassa, spenta) |
| • | Il fermo del vassoio Eagle-hook trattiene saldamente il vassoio dell'unità all'interno dell'alloggiamento |
| • | Supporta cavi SATA a 15 pin e OCuLink con design a scatto per una connessione sicura |
| • | Messa a terra EMI: protegge gli SSD dai danni elettrici |
| • | Garanzia limitata di 5 anni leader del settore contro tutti i difetti |
| • | Supporto gratuito da parte di agenti di supporto tecnico formati professionalmente |
| Numero di modello: | MB699VP-B V3 |
| Colore: | Nero |
| Supporta le dimensioni dell'unità: | 2,5" (fino a 15 mm di altezza) |
| Tipo di unità compatibile: | U.2/U.3 |
| Numero di unità: | 4 |
| Alloggiamento unità: | 5,25" baia a mezza altezza |
| Interfaccia host: | 4 x OCuLink SFF-8612 4i, pin-out definito da SFF-9402 Rev 1.1 (Compatibile con scheda HBA/RAID tri-mode) |
| Potenza in ingresso: | 2 connettori di alimentazione SATA a 15 pin |
| Tasso di trasferimento: | Fino a 64 Gbps (a seconda della velocità dell'SSD) |
| Supporta la capacità SSD: | Nessuna limitazione |
| Raffreddamento dell'unità: | 2 ventole 40x40x20mm |
| Struttura / Materiale: | Tutto in metallo |
| Collegamento a caldo: | SÌ |
| Dimensioni del prodotto (L x P x A): | Dimensioni: 140,3 x 146 x 41,3 mm |
| Peso netto del prodotto: | 911,2 g |
| Peso lordo del pacco: | 945,7 g |
| Indicazione LED attività unità: | Alimentazione unità: verde fisso; accesso SSD: verde lampeggiante |
| Contenuto della confezione: | Dispositivo, manuale utente, spine ID unità, viti |
| Velocità di inserimento del connettore SSD: | 10.000 |
| Umidità: | 5%~65% UR |
| Temperatura di esercizio: | da 0°C a 60°C (da 32°F a 140°F) |
| Temperatura di conservazione: | Da -35°C a 70°C (da -31°F a 158°F) |
| Conformità: | CE, RoHS, REACH |
| Garanzia: | 5 anni |
Vassoio unità compatibile (Caddy):
Cavo unità compatibile:
Prodotti correlati:
Serie di prodotti correlati:
Gamma ToughArmor:
Collegamento rapido:
Q: Puoi consigliarmi una scheda aggiuntiva compatibile con MB699VP-B V3?
UN: Per garantire la compatibilità con MB699VP-B V3, assicurati che la tua scheda aggiuntiva o il BIOS/UEFI della scheda madre supporti PCIe Bifurcation quando utilizzi uno slot PCIe 16x o 8x. Inoltre, imposta lo splitter PCIe nel BIOS/UEFI con la configurazione di x4, x4, x4, x4 per uno slot PCIe 16x o x4, x4 per uno slot PCIe 8x.
Fai clic sull'icona sottostante per visualizzare la compatibilità delle tue schede madri o schede aggiuntive che supportano la modalità PCIe Bifurcation. Per la migliore compatibilità, consigliamo vivamente di utilizzare i cavi consigliati o prodotti dal produttore della scheda madre o della scheda aggiuntiva.
Al momento siamo impegnati nella certificazione del nostro contenitore NVMe con i principali produttori di schede aggiuntive e schede madri. Continueremo ad aggiornare l'elenco per includere accessori compatibili.
Per segnalare una scheda aggiuntiva, un cavo o una scheda madre compatibile, oppure per verificare la compatibilità di schede aggiuntive o schede madri non elencate, fare clic su Qui .
D: Ho completato l'installazione del disco rigido e del dispositivo come da istruzioni nel manuale del prodotto, ma il sistema non riesce ancora a rilevare l'unità. Come posso risolvere questo problema?
UN: Per prima cosa, verifica la compatibilità del tuo hardware e assicurati che l'unità, l'alloggiamento dell'unità, il cavo e le interfacce host siano compatibili. Prova a collegare l'unità direttamente all'host per vedere se il sistema riesce a rilevarla. Se ancora non la rileva, questo può escludere problemi con l'alloggiamento dell'unità. Puoi anche provare a collegare l'alloggiamento dell'unità con unità, cavi o sistemi diversi per vedere se il problema può essere risolto. Se il sistema ancora non riesce a rilevarla, ecco alcuni possibili problemi:
| • | Corsie PCIe insufficienti nel sistema: Che tu stia collegando l'alloggiamento dell'unità alla scheda madre o alla scheda aggiuntiva, è importante notare che il numero di corsie PCIe disponibili è limitato. Ciò include la comprensione del numero di corsie fornite dalla CPU e dal chipset, nonché del loro metodo di allocazione. In caso contrario, potrebbero verificarsi velocità di trasferimento più lente, connessioni instabili o persino l'impossibilità di rilevare l'unità. |
| • | Protocolli di interfaccia incompatibili: È fondamentale verificare se l'interfaccia Mini-SAS HD, OCuLink o SlimSAS sulla scheda madre o sulla scheda aggiuntiva è in grado di supportare NVMe. |
| • | Standard di pinout dell'interfaccia incompatibile: Prima di collegare l'alloggiamento dell'unità alla porta Mini-SAS HD, OCuLink o SlimSAS sulla scheda madre o sulla scheda aggiuntiva, verificare che la porta utilizzi lo stesso standard di pinout della porta sul nostro alloggiamento dell'unità. Per verificare lo standard di pinout del nostro alloggiamento dell'unità, è possibile fare riferimento alla tabella delle specifiche sulla nostra pagina del prodotto, dove viene specificato se lo standard di pinout è Legacy o SFF-9402 1.1. |
| • | Lunghezza eccessiva del cavo di collegamento: Per garantire prestazioni ottimali, si consiglia di utilizzare un cavo di collegamento non più lungo di 50 cm. L'utilizzo di cavi più lunghi può causare un'eccessiva perdita di segnale, con conseguenti velocità di trasferimento più lente, connessioni instabili o persino l'impossibilità di rilevare l'unità. Inoltre, si consiglia di utilizzare lo stesso connettore di interfaccia sia per il dispositivo che per l'host per prevenire potenziali problemi di compatibilità. |
D: La mia unità NVMe non è stata rilevata dopo averla reinserita nel dispositivo acceso?
UN: Nei sistemi che supportano la funzione hot-plug, mentre il sistema è acceso, ogni ciclo di inserimento e rimozione dell'unità richiederà un aggiornamento manuale del sistema operativo affinché il sistema riconosca l'unità.
Se non riesci a rilevare l'unità dopo aver eseguito l'aggiornamento manuale, il tuo sistema potrebbe non supportare le funzioni hot-plug. Ti consigliamo di verificare con il produttore della scheda madre/scheda aggiuntiva se supporta la funzione hot-plug NVMe.
Finestre 11 /Finestre10 / Finestre 8 – Nella casella di ricerca sulla barra delle applicazioni, digita Gestione dispositivi, quindi seleziona dal menu, fai clic con il pulsante destro del mouse sull'unità disco e seleziona Cerca modifiche hardware.
Finestre 7– Fare clic con il pulsante destro del mouse sull’icona del computer sul desktop e selezionare Proprietà, fare clic su Gestione dispositivi, fare clic con il pulsante destro del mouse sull’unità disco e quindi selezionare Cerca modifiche hardware.
D: Le viti di montaggio del dispositivo sembrano troppo corte per fissarlo al mio sistema. Cosa devo fare?
UN: Per i case dei computer che hanno una lamiera spessa, le viti di montaggio incluse (M3*2.5L) potrebbero non fissare completamente il dispositivo. Utilizzare viti più lunghe (M3*4L) per fissare il dispositivo o contattarci all'indirizzo tech@icydock.fr per viti di ricambio.
Q: Posso sostituire la ventola di raffreddamento collegata al dispositivo? Ciò invaliderà la garanzia?
UN: La ventola di raffreddamento che abbiamo utilizzato è stata accuratamente testata con l'involucro dell'unità per garantire che funzioni correttamente e supporti il controllo della velocità della ventola (per modelli selezionati). Pertanto, suggeriamo ai nostri clienti di conservare la ventola originale per ottenere il miglior risultato. Tuttavia, comprendiamo che la ventola di serie potrebbe non essere adatta a tutte le applicazioni, quindi abbiamo scelto di onorare la garanzia quando si utilizza una ventola di terze parti. Tuttavia, la garanzia potrebbe essere nulla se la ventola di terze parti causa danni elettrici al dispositivo.
D: Quali specifiche dovrei controllare prima di acquistare una ventola di raffreddamento di terze parti?
UN: Le seguenti informazioni riguardano i requisiti delle specifiche della ventola e i modelli di ventola compatibili per MB699VP-B V3
| Dimensioni della ventola (LxWxH) | Dimensioni: 40 x 40 x 10 mm | Dimensioni: 40 x 40 x 20 mm |
| Tipo di connettore | Wafer a 3 pin | |
| Tensione nominale (VDC) | 12V CC | |
| Corrente nominale (A) | < 0,12 A (127 mA) | |
| Specifiche della vite | Testa piatta Phillips - M3 x 15mm - Acciaio (Non incluso) |
Testa piatta Phillips - M3 x 25mm - Acciaio (Fornito con ventola di serie) |
Modelli di ventole compatibili
(senza test, usalo a tuo rischio e pericolo)
D: Ho la sensazione che la molla metallica superiore e inferiore del vassoio dell'unità sia bloccata quando inserisco il vassoio dell'unità. Cosa dovrei fare?
UN: Rimuovere il vassoio dell'unità dall'alloggiamento e reinserirlo senza esercitare una pressione eccessiva sulla lamiera metallica di fronte al vassoio. Una forza eccessiva sulla lamiera metallica anteriore potrebbe piegare la molla metallica superiore e inferiore, causando difficoltà nell'inserimento del vassoio dell'unità. Pertanto, non forzare l'inserimento del vassoio dell'unità quando ciò accade, poiché potrebbe danneggiare la molla metallica.
 |
| Si prega di NON esercitare una pressione eccessiva sulla lamiera metallica come mostrato |
