Missing Link Electronics (MLE) è un’azienda tecnologica con sede nella Silicon Valley e uffici in Germania. Da oltre un decennio, MLE dimostra la propria competenza nella connettività ad alta velocità e nell’archiviazione dati multi-gigabit ad ampia larghezza di banda attraverso l’uso avanzato dell’elaborazione eterogenea con FPGA, ed è coinvolta nel supportare innovatori chiave nei settori automobilistico, industriale, test e misurazione per accelerare lo sviluppo e offrire prestazioni di nuova generazione.

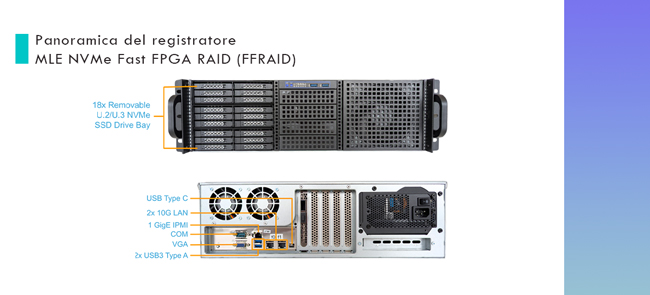

Panoramica del Registratore MLE NVMe Fast FPGA RAID (FFRAID)

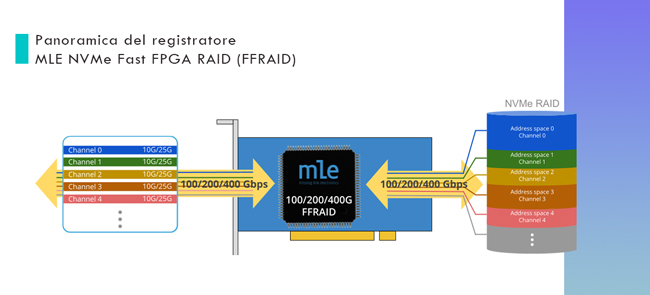

Il Registratore MLE NVMe FFRAID è un sistema ad alta velocità basato su FPGA progettato per registrazioni senza perdita e senza interruzioni a 100, 200 o 400 Gbps. Basato sulla tecnologia proprietaria NVMe Fast FPGA RAID (FFRAID) di MLE, offre elaborazione in tempo reale e archiviazione NVMe ad alta velocità. Il sistema supporta fino a 18 SSD NVMe U.2/U.3, con ogni canale supportato da un motore RAID dedicato e da un percorso di archiviazione dedicato, garantendo prestazioni costanti e deterministiche. Più unità possono essere collegate in cascata tramite sincronizzazione temporale IEEE per estendere la larghezza di banda e/o la durata della registrazione.


A differenza dei tipici sistemi NAS (Network-Attached-Storage), il registratore MLE NVMe FFRAID non solo garantisce un'archiviazione dei dati ad alta velocità, ma supporta anche funzioni di registrazione avanzate:

Per soddisfare i severi requisiti di archiviazione e manutenzione, il sistema integra ICY DOCK ToughArmor MB118VP-B, un robusto enclosure NVMe PCIe 4.0 a 6 bay con accesso frontale ottimizzato per il funzionamento continuo ad alta larghezza di banda, oppure ICY DOCK ToughArmor MB699VP-B V3, una variante simile a 4 bay adatta a esigenze di implementazione più compatte.

Punti salienti del Registratore NVMe FFRAID:

• Registrazione ad alta velocità: acquisizione senza perdita e senza interruzioni fino a 400 Gbps
• Storage modulare sicuro ad alta capacità: configurazione standard fino a 18 SSD NVMe, con supporto per unità auto-crittografanti (SED)
• Scalabile: facile collegamento in cascata con più registratori per estendere la larghezza di banda o il tempo di registrazione
• Front-end di segnale adattabili: supporto flessibile “mix & match” per diversi standard I/O
• Elaborazione avanzata dei dati in movimento: supporta registrazione Avvio—Pausa—Stop, Data Proxy, decimazione dei dati, indicizzazione e generazione di metadati, nonché modalità Record & Replay Simplex, Half-Duplex e Full-Duplex
• Integrazione aperta: compatibile con Linux Software-RAID, compatibile con Linux, con supporto API RPC per interfaccia utente remota
• Hardware ad alte prestazioni: hardware FPGA PCIe Gen4/5, con ampia connettività
• Implementazione versatile: supporta configurazioni da banco, rackmount 19" e design embedded SWaPC

Applicazioni del Registratore NVMe FFRAID:

• Registrazione e Replay del percorso di veicoli autonomi — ideale per acquisire dati ad alta velocità da sensori e telecamere nei sistemi automobilistici.
• Apparecchiature di test automobilistiche / medicali / industriali — consentono la raccolta continua di dati ad alta produttività a fini di analisi e convalida.
• Acquisizione e archiviazione di dati ad alta velocità da Radar / LiDAR / Telecamere — ottimizzato per ambienti di difesa ed edge che richiedono acquisizione affidabile e senza perdita.
• Acquisizione profonda di pacchetti di rete — consente registrazione continua e senza interruzioni del traffico Ethernet, IPv4 e TCP/UDP in implementazioni di data center o analisi di rete.

La Sfida

Per sostenere centinaia di gigabit al secondo di registrazione continua, MLE aveva bisogno di un enclosure di storage compatibile con PCIe 4.0, termicamente stabile e manutenibile sul campo, mantenendo al contempo l’integrità del segnale e la durabilità in un ambiente rackmount compatto.

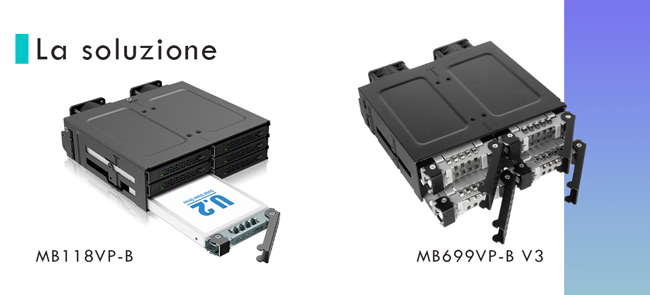

La Soluzione — ICY DOCK MB118VP-B & MB699VP-B V3

• MB118VP-B (x6-bay): Fornisce sei bay NVMe U.2/U.3, ciascuno con supporto per unità da 7mm a velocità PCIe 4.0 x4 (64 Gb/s). Il robusto design in metallo, le doppie ventole di raffreddamento da 40mm e i trays hot-swappable garantiscono densità, accessibilità e affidabilità termica per carichi di lavoro prolungati.
• MB699VP-B V3 (x4-bay): Offre quattro bay NVMe U.2/U.3, ciascuno con supporto per unità da 15mm con lo stesso supporto PCIe 4.0 x4, costruzione robusta e trays hot-swappable, ideale per implementazioni compatte o specializzate.

Il Risultato

Integrando MB118VP-B (x6-bay) oppure MB699VP-B V3 (x4-bay), il Registratore NVMe FFRAID di MLE ha raggiunto:

• Throughput completo sostenuto fino a 400 Gbps
• Manutenzione rapida delle unità con accesso frontale
• Prestazioni termiche stabili sotto carichi I/O intensivi
• Implementazione compatta e robusta all’interno di sistemi montati su rack

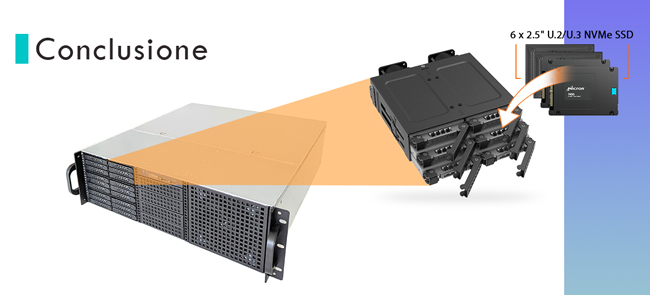

Combinando la tecnologia di registrazione accelerata FPGA di MLE con gli enclosure SSD ICY DOCK MB118VP-B (x6) oppure MB699VP-B V3 (x4), il Registratore NVMe FFRAID raggiunge connettività, affidabilità e modularità eccezionali per l’acquisizione dati ad alta velocità. Questa collaborazione evidenzia come una progettazione precisa degli enclosure possa consentire ai sistemi FPGA all’avanguardia di esprimere il loro pieno potenziale — mantenendo un’acquisizione senza perdita e senza interruzioni fino a 400 Gbps.
