| Certificazioni opzionali disponibili per ToughArmor MB508V5P-B | |
| TAA | Conformità al Trade Agreements Act |
| UL | Certificazione degli standard di sicurezza |
| UL94 | Infiammabilità dei materiali plastici |
| FCC | Conformità alla Commissione Federale delle Comunicazioni |
| Wide Temperature | MIL-STD-810H - Metodo 501.7 & 502.7 |
| • | Supporta 8 SSD NVMe U.2/U.3 da 15 mm in 2 alloggiamenti da 5,25" |
| • | 4 connettori MCIO 8i (SFF-TA-1016) supportano PCIe Gen5 x4 per unità |
| • | Compatibile con schede HBA/RAID Tri-Mode (solo modalità NVMe) |
| • | Fornisce fino a 128 Gbps di larghezza di banda aggregata |

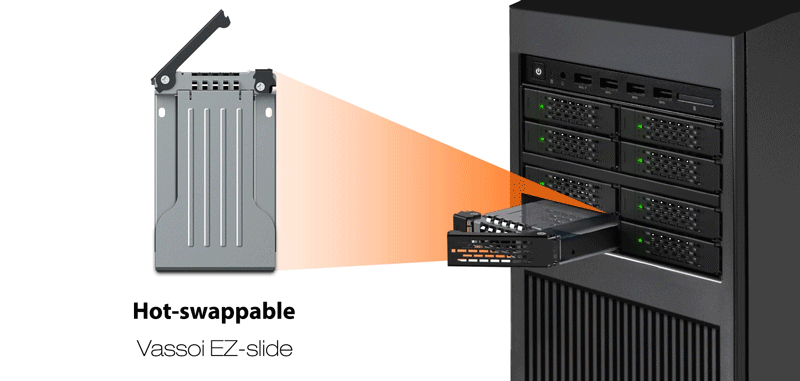

| • | Cassetti EZ-Slide hot-swap per una manutenzione rapida e una mobilità sicura dei dati |
| • | Supporta SSD U.2/U.3 con altezze da 7 mm a 15 mm (compatibile con futuri standard da 5 mm e 9,5 mm) |

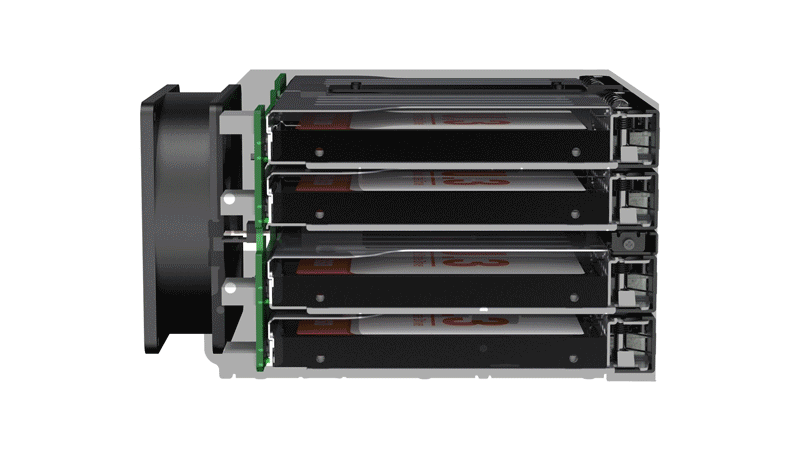

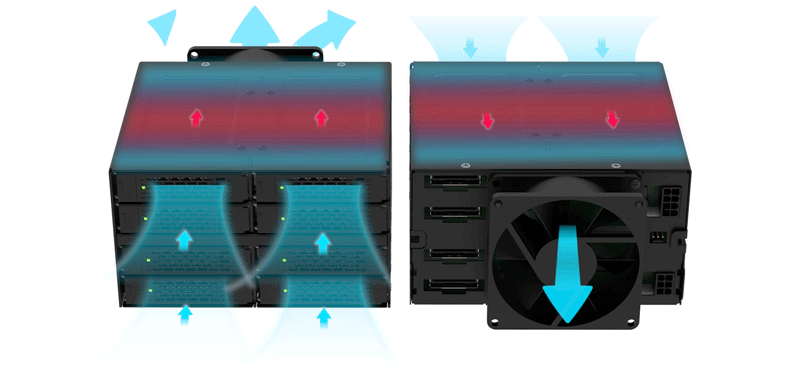

| • | Ventola di raffreddamento da 80 mm + percorso del flusso d'aria ottimizzato per un funzionamento stabile con Gen5 |
| • | 1 ingresso di alimentazione PCIe a 8 pin + 1 a 6 pin per un'erogazione affidabile di potenza elevata |
| • | Struttura interamente in metallo ToughArmor per una durata industriale |

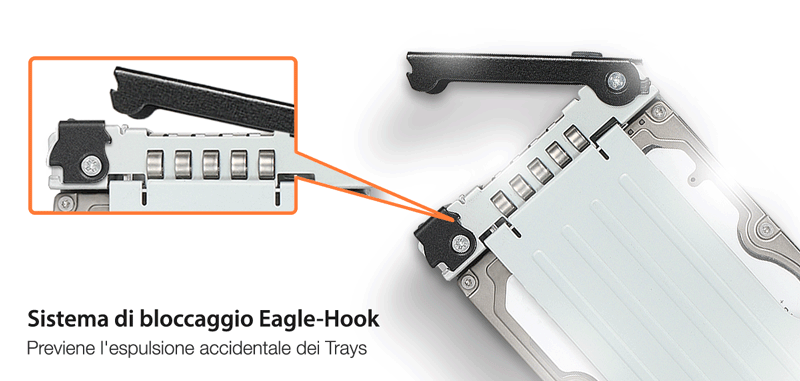

| • | Sistema di blocco Eagle-Hook del cassetto per prevenire espulsioni accidentali |
| • | Ideale per server AI, edge computing e workstation multimediali |
| • | Garanzia di 5 anni / Conforme a CE, UKCA, RoHS, REACH |

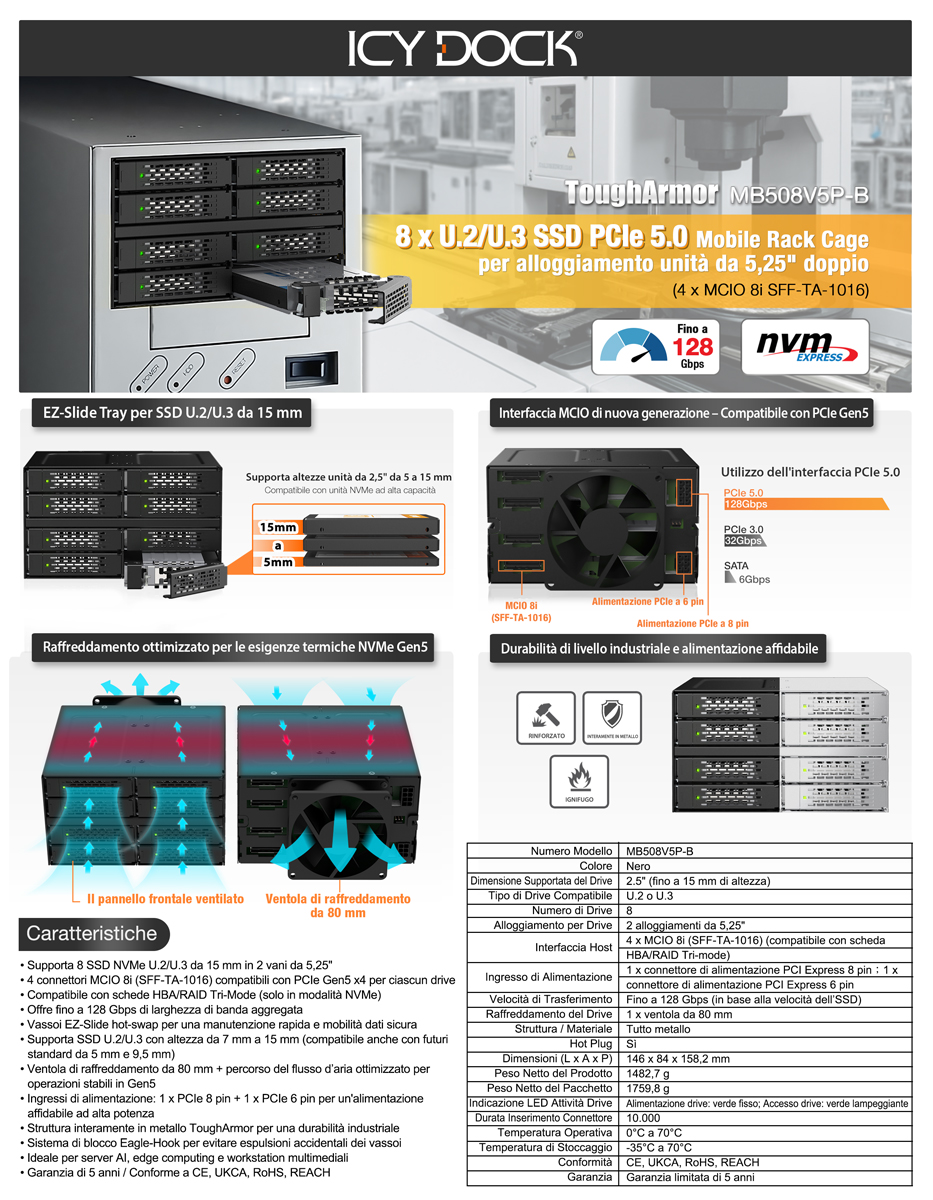

| Numero del modello： | MB508V5P-B |
| Colore： | Nero |
| Dimensione unità di supporto： | 2.5" (fino a 15mm di altezza) |
| Tipo di unità compatibile： | SSD U.2 o U.3 |
| Numero di unità： | 8 |
| Alloggiamento unità： | 2 x alloggiamento da 5.25" |
| Interfaccia host： | 4 x MCIO 8i (SFF-TA-1016) (compatibile con schede HBA/RAID Tri-mode) |
| Potenza in ingresso： | 1 x connettore di alimentazione PCIe a 8 pin；1 x connettore PCIe a 6 pin |
| Velocità di trasferimento： | Fino a 128Gbps (in base alla velocità dell'SSD) |
| Supportata capacità SSD： | Nessuna limitazione |
| Raffreddamento del unità： | 1 x ventola da 80 mm |
| Struttura / Materiale： | Tutto in metallo |
| Hot Plug： | Sì |
| Dimensioni del prodotto (L x A x P)： | 146 x 84 x 158.2mm |
| Peso netto del prodotto： | 1482.7g |
| Peso lordo della confezione： | 1759.8g |
| Indicatore LED attività unità： | Alimentazione drive: verde fisso; Accesso drive: verde lampeggiante |
| Contenuto della confezione： | 1 - dispositivo, 1 - manuale utente, 1 - tappo ID, 44 - viti |
| Ciclo di inserimento connettore： | 10000 |
| Umidità： | 5%~65% RH |
| Temperatura operativa： | da 0°C a 70°C (32°F a 158°F) |
| Temperatura di stoccaggio： | da -35°C a 70°C (-31°F a 158°F) |
| Conformità： | CE, UKCA, RoHS, REACH |
| Garanzia： | 5 anni di garanzia limitata |
Vassoio disco compatibile (Caddy):
Prodotti correlati:
Gamma ToughArmor:
Serie di prodotti correlati:
Collegamenti rapidi:
D: Puoi consigliare una scheda di espansione compatibile con MB508V5P-B?
R: Quando si utilizzano schede di espansione o schede madri basate su biforcazione PCIe (ad esempio, quando la scheda non include uno switch PCIe o il produttore richiede esplicitamente il supporto alla biforcazione PCIe), è necessario assicurarsi che il BIOS/UEFI della scheda madre supporti la configurazione di biforcazione PCIe per lo slot PCIe x16 o x8 utilizzato con MB508V5P-B. In tali casi, impostare la divisione delle linee PCIe in BIOS/UEFI su x4/x4/x4/x4 per slot PCIe x16 o x4/x4 per slot PCIe x8 per garantire la compatibilità con MB508V5P-B.
Fare clic sull'icona sottostante per verificare se la propria scheda madre o scheda di espansione supporta la modalità di biforcazione PCIe. Per una compatibilità ottimale, si consiglia vivamente di utilizzare i cavi raccomandati o forniti dal produttore della scheda madre o della scheda di espansione.
Attualmente siamo nel processo di certificazione del nostro alloggiamento NVMe con i principali produttori di schede di espansione e schede madri. Aggiorneremo l'elenco per includere gli accessori compatibili.
Per segnalare una scheda di espansione, un cavo o una scheda madre compatibile, oppure per verificare la compatibilità di articoli non elencati, fare clic su qui.
D: Ho installato l'unità e il dispositivo secondo il manuale, ma il sistema non rileva ancora il disco. Come posso risolvere il problema?
R: Verifica innanzitutto la compatibilità dell'hardware e assicurati che il disco, l'alloggiamento, il cavo e le interfacce host siano compatibili. Prova a collegare il disco direttamente all'host per verificare se viene rilevato dal sistema. Se non viene rilevato, si può escludere un problema con l'alloggiamento. Prova anche a collegare l'alloggiamento con altri dischi, cavi o sistemi per vedere se il problema si risolve. Se il dispositivo non viene ancora rilevato, ecco alcune possibili cause:
| • | Numero insufficiente di linee PCIe nel sistema: Indipendentemente dal fatto che l'alloggiamento sia collegato a una scheda madre o a una scheda di espansione, è importante conoscere il numero di linee PCIe disponibili. Questo vale sia per quelle fornite dalla CPU che dal chipset, e per come vengono allocate. La mancanza di questa informazione può causare velocità di trasferimento ridotte, connessioni instabili o mancato rilevamento del disco. |
| • | Protocolli di interfaccia non compatibili: È importante verificare che l'interfaccia Mini-SAS HD, OCuLink, SlimSAS o MCIO sulla scheda madre o sulla scheda di espansione supporti NVMe. |
| • | Standard dei pin dell'interfaccia non compatibile: Prima di collegare l'alloggiamento alla porta Mini-SAS HD, OCuLink, SlimSAS o MCIO, assicurati che la porta utilizzi lo stesso standard di pin dell’alloggiamento. Per verificarlo, consulta la tabella delle specifiche nella pagina del prodotto, dove viene indicato se lo standard è Legacy o SFF-9402 1.1. |
| • | Cavo di collegamento troppo lungo: Per ottenere prestazioni ottimali, si consiglia di utilizzare cavi lunghi al massimo 50 cm. Cavi più lunghi possono causare perdite di segnale eccessive, con conseguenti rallentamenti, instabilità o mancato rilevamento del disco. Si consiglia inoltre di utilizzare lo stesso tipo di connettore su entrambi i lati (dispositivo e host) per evitare problemi di compatibilità. |
D: Il mio disco NVMe non è stato rilevato dopo essere stato reinserito nel dispositivo mentre era acceso?
R: Nei sistemi che supportano la funzione hot-swap, ogni inserimento o rimozione dell'unità richiede un aggiornamento manuale nel sistema operativo affinché venga riconosciuta.
Se dopo l'aggiornamento l'unità non viene ancora rilevata, il tuo sistema potrebbe non supportare la funzione hot-swap. Ti consigliamo di contattare il produttore della scheda madre o della scheda di espansione per verificare se è supportata la funzione hot-swap per NVMe.
Windows 11 / Windows 10 / Windows 8 – Digita "Gestione dispositivi" nella barra di ricerca, selezionalo dal menu, fai clic con il pulsante destro del mouse sull’unità e scegli “Cerca modifiche hardware”.
Windows 7 – Fai clic con il pulsante destro del mouse sull'icona "Computer" sul desktop, seleziona "Proprietà", fai clic su "Gestione dispositivi", fai clic con il pulsante destro del mouse sull'unità e seleziona "Cerca modifiche hardware".
D: Le viti di montaggio del dispositivo sembrano troppo corte per fissarlo nel mio sistema. Cosa devo fare?
R: Nei case con lamiera più spessa, le viti di montaggio incluse (M3*2.5L) potrebbero non essere sufficienti per fissare saldamente il dispositivo. Utilizzare viti più lunghe (M3*4L) per il montaggio oppure contattaci a contact@icydock.fr.com per ottenere viti sostitutive.
D: Posso sostituire la ventola di raffreddamento nel dispositivo? Questo invalida la garanzia?
R: La ventola installata è stata ampiamente testata con l'alloggiamento per garantire un funzionamento corretto e supporto per il controllo della velocità (nei modelli selezionati). Si consiglia quindi di utilizzare la ventola originale per ottenere le migliori prestazioni. Tuttavia, comprendiamo che potrebbe non essere adatta a tutte le applicazioni, quindi la garanzia resta valida anche con una ventola di terze parti. Nota: se una ventola di terze parti causa danni elettrici al dispositivo, la garanzia potrebbe essere annullata.
D: Quali specifiche devo controllare prima di acquistare una ventola di raffreddamento di terze parti?
R: Di seguito sono riportati i requisiti di specifica della ventola e i modelli compatibili per MB699V5P-B
| Dimensioni ventola (LxPxA) | 80 x 80 x 25mm |
| Tipo di connettore | 3 pin, passo 2.54mm (wafer) |
| Tensione nominale (VDC) | 12V DC |
| Corrente nominale (A) | < 0.24A (240mA) |
| Specifiche delle viti | Testa piatta a croce - M3 x 8mm - Acciaio (Inclusa con la ventola originale) |
D: Sento che la molla metallica superiore e inferiore del cassetto del disco si incastra quando la inserisco. Cosa devo fare?
R: Rimuovere il cassetto dall’alloggiamento e reinserirlo senza premere eccessivamente sul pannello frontale in rete metallica. Una pressione eccessiva può piegare le molle superiore e inferiore, rendendo difficile l'inserimento. Non forzare l'inserimento del cassetto, poiché potrebbe danneggiare le molle.
 |
| Si prega di NON premere troppo forte sul pannello frontale in rete, come mostrato |
