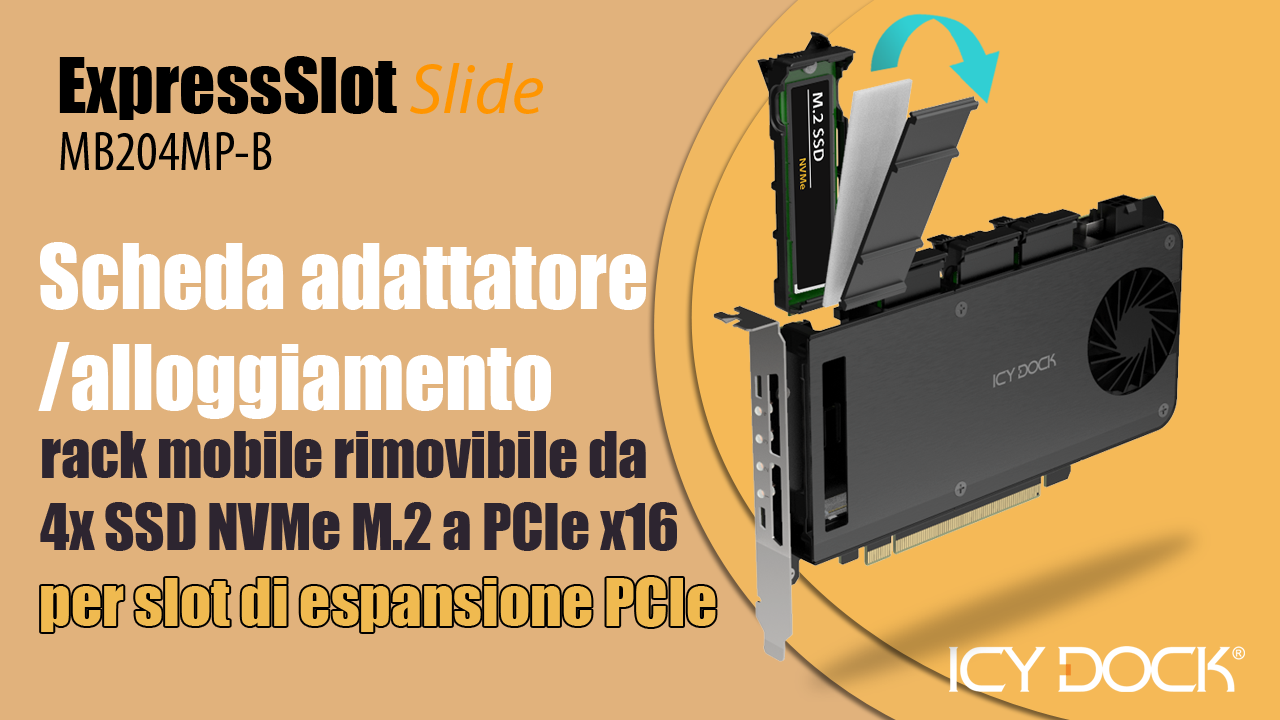

Adatto per 4 SSD M.2 PCIe NVMe da 30-80 mm (2230, 2242, 2260, 2280)
|
| • |
Utilizza 1 slot PCIe 5.0 x16 (è richiesta la biforcazione PCIe x4, x4, x4, x4 per PCIe 16x per accedere a quattro unità) |
| • |
Si installa su uno slot PCIe express a larghezza singola e altezza intera
|
| • |
Vassoio unità rimovibile con installazione dell'unità senza attrezzi per una facile manutenzione dell'unità
|
| • |
Il design della manopola di sgancio rapido consente una rimozione e un'installazione dell'SSD rapide e facili
|
| • |
L'interruttore di accensione/spegnimento della ventola offre flessibilità per sistemi con raffreddamento sufficiente o ambienti sensibili al rumore
|
| • |
Tecnologia Active-Power (APT): consente di risparmiare energia spegnendo il dispositivo quando non è installata alcuna unità
|
| • |
L'interfaccia PCIe fornisce alimentazione e trasferimento dati per ridurre l'ingombro dei cavi
|
| • |
Il cuscinetto termico incluso conduce il calore dall'SSD al coperchio del dissipatore di calore in alluminio
|
| • |
Garanzia limitata di 5 anni leader del settore contro tutti i difetti
|
| • |
Supporto gratuito da parte di un agente di supporto tecnico con sede negli Stati Uniti, formato professionalmente
|
| Numero di modello: | MB204MP-B |
| Color : | Nero |
| Supporta la dimensione dell'unità : | M / B + M key M.2 PCIe NVMe SSD 2230/2242/2260/2280 |
| Tipo di unità compatibile: | M.2 PCIe 3.0/4.0/5.0 NVMe SSD |
| Numero di unità : | 4 |
| Baia di unità: | 1 slot di espansione PCIe 5.0 o 4.0 x16 (la scheda madre richiede slot PCIe x16 biforcati in x4/x4/x4/x4) |
| Interfaccia host : | PCIe 5.0 x16 |
| Potenza in ingresso : | 1 x dito dorato PCIe 1 connettore di alimentazione PCIe a 6 pin |
| Tasso di trasferimento : | PCIe 5.0 x4 up to 128Gbps per SSD |
| Supporta la capacità SSD : | Nessuna limitazione |
| Raffreddamento dell'unità : | 1 x 50 x 50 x 15mm fan |
| Struttura / Materiale: | Supporto/copertura IO in metallo con PCBA e schermatura in plastica |
| Dimensioni del prodotto (L x A x P) : | 126.9 x 21.59 x 204.5 mm |
| Peso netto del prodotto : | 229g |
| Peso lordo del pacco : | 370g |
| Indicazione LED attività unità : | Alimentazione del dispositivo: verde fisso Attività del dispositivo: verde lampeggiante Vuoto: LED spento |
| Contenuto della confezione: | Dispositivo, manuale utente, cuscinetti termici, clip di montaggio SSD M.2, viti |
| Tasso di inserimento del connettore : | 5,000 |
| Umidità : | 5%~65% RH |
| Temperatura di esercizio : | 0°C to 60°C (32°F to 140°F) |
| Temperatura di conservazione : | -35°C to 70°C (-31°F to 158°F) |
| Conformità : | CE, RoHS, REACH |
| Garanzia: | 5 anni |
Prodotti correlati:
Serie di prodotti correlati:
Collegamento rapido:
D: Come posso garantire che la mia scheda madre sia compatibile con il MB204MP-B/MB204MP-1B e possa rilevare e leggere i quattro SSD NVMe installati in essa?
A: La scheda madre deve soddisfare i seguenti criteri per riconoscere e leggere quattro SSD NVMe:
Suggerimento: La disponibilità delle corsie PCIe dipende dalle specifiche della scheda madre e della CPU, nonché dal numero di unità SSD PCIe e altri dispositivi installati. Pertanto, non possiamo garantire la compatibilità con il MB204MP-B/ MB204MP-1B sulla base di un elenco di compatibilità. Si consiglia vivamente di consultare il fornitore della scheda madre per verificare quante corsie PCIe sono disponibili nel sistema e se gli slot PCIe vuoti possono supportare completamente il MB204MP-B/ MB204MP-1B con quattro SSD NVMe M.2.
Se non à possibile ottenere queste informazioni dal fornitore della scheda madre, à possibile seguire i passaggi seguenti per verificare la compatibilità (si applica solo alle schede madri Asus, ASRock e AORUS).
Passo 1: Aprire l'elenco delle schede madri compatibili e individuare il modello della scheda madre.
Passo 2: Una volta trovato il modello della scheda madre, controllare lo slot PCIe che può supportare il MB204MP-B/ MB204MP-1B in base alla CPU che si sta utilizzando. Per rilevare quattro SSD NVMe M.2, è necessario uno slot PCIe che supporti 4 (x4+x4+x4+x4+x4). Se lo slot PCIEX16_1 è già occupato da un altro dispositivo PCIe, ad esempio una scheda GPU o RAID, allora PCIEX16_2 e PCIEX16_3 potranno utilizzare solo le restanti corsie PCIe. Fare riferimento alla distribuzione delle linee PCIe per le diverse configurazioni per identificare lo slot PCIe appropriato in base al modello della scheda madre, al tipo di CPU e all'utilizzo corrente dello slot PCIe e trovare lo slot in cui è possibile installare il MB204MP-B / MB204MP-1B. L'esempio seguente utilizza il ASUS AMD CROSSHAIR VII HERO per aiutarvi a capire meglio come utilizzare questo elenco di compatibilità.
Esempio:
Per il ASUS AMD CROSSHAIR VII HERO, se si utilizza AMD Ryzen 1000 Series/ 2000 Series/ 3000 Series/5000 Series processori CPUs, lo slot PCIEX16_1 sulla scheda madre può supportare i MB204MP-B/ MB204MP-1B e funziona quattro M.2 NVMe SSD. Tuttavia, se si utilizza un processore AMD RyzenTM 5000 G-Series/ 4000 G-Series, lo slot PCIEX16_1 sulla scheda madre può funzionare solo tre SSD NVMe M.2 nel MB204MP-B / MB204MP-1B. Per AMD Ryzen 2000 G-Series/ 3000 G-Series/ 7th Generation A-Series/ Athlon X4 Series processori CPUs, lo slot PCIEX16_1 sulla scheda madre può funziona solo due SSD M.2 NVMe nel MB204MP-B / MB204MP-1B.
Per gli slot PCIe che non supportano l'installazione di quattro SSD NVMe M.2: a seconda della combinazione di scheda madre, CPU e numero di corsie PCIe disponibili per ogni slot, il numero di SSD NVMe M.2 che possono essere letti dal MB204MP-B / MB204MP-1B può variare. Fare riferimento alle istruzioni riportate di seguito per assicurarsi che gli SSD NVMe M.2 siano installati nelle posizioni corrette, garantendo la corretta funzionalità degli SSD.
If the corresponding PCIe slot on the motherboard compatibility chart is marked as 1(x4), 1(x8), or 1(x16), it indicates that the slot supports only one SSD. Please install the SSD in the slot indicated by the blue arrow in the diagram.
Se marcato come 2 (x4+x4), indica che lo slot PCIe supporta due SSD. Installare gli SSD negli slot indicati dalle frecce blu nel diagramma.
Se marcato come 2 (x8+x8), indica che lo slot PCIe supporta due SSD. Installare gli SSD negli slot indicati dalle frecce blu nel diagramma.
Se marcato come 3 (x8+x4+x4), indica che lo slot PCIe supporta tre SSD. Installare gli SSD negli slot indicati dalle frecce blu nel diagramma.
Note importanti:
Per segnalare una scheda madre compatibile o incompatibile, o per controllare la compatibilità di una scheda madre non elencato, clicca qui
Q: Il sistema non rileva l'unità SSD M.2 installata nel contenitore ICY DOCK. Cosa devo fare?
A: A: Poiché l'SSD M.2 non è progettato per la sostituzione a caldo, si consiglia vivamente di spegnere il dispositivo/ sistema prima di inserire o rimuovere un SSD M.2. Se il sistema non riesce ancora a rilevare l'unità, seguire i passaggi seguenti per eseguire la scansione manuale del nuovo hardware:
Windows 11 / Windows 10 / Windows 8 – Nella casella di ricerca della barra delle applicazioni, digitare gestione dispositivi, e clicca dal menu. Una volta che la finestra del gestore di dispositivi si apre, fare clic con il tasto destro sul icona dell'unità disco, e fare clic su scansione per le modifiche hardware.
Windows 7 – Fare clic con il tasto destro del mouse sul icona del computer sul desktop, selezionare proprietà, cliccare Gestione dispositivi, right-click on the icona del disco e quindi fare clic su scansione per le modifiche hardware.
Q: Ho difficoltà a chiudere il coperchio del vassoio dell'unità e non riesco a inserire il vassoio dell'unità fino al contenitore dell'unità dopo aver posizionato l'SSD M.2 sul vassoio dell'unità.
A: Assicurarsi di bloccare l'SSD M.2 con il blocco regolabile M.2. Il coperchio del vassoio non si chiuderà correttamente se l'armadio M.2 non è completamente bloccato. Se si hanno difficoltà a fissare l'armadietto M.2 o chiudere il coperchio, l'SSD M.2 che si sta utilizzando potrebbe non seguire lo spessore standard M.2 SSD, che è inferiore a 1,5 mm di altezza per ogni lato con un'altezza totale che non supera i 3,8 mm. Utilizzando l'SSD M.2 con spessore non standard causerà una tensione impropria sul coperchio dell'armadietto e del vassoio M.2 e renderà il connettore M.2 disallineato. Se si verificano problemi nell'inserimento del vassoio dell'unità nel contenitore, interrompere immediatamente l'operazione e controllare lo spessore dell'unità per assicurarsi che rispetti lo spessore standard M.2 SSD - meno di 1,5 mm di altezza per ciascun lato e meno di 3,8 mm per l'altezza totale.
Nota: Alcuni SSD M.2 utilizzano un adesivo di dissipazione del calore in metallo che causa lo spessore di ciascun lato superiore a 1,5 mm. Rimuovere l'adesivo risolverà il problema, ma farlo a proprio rischio (potrebbe annullare la garanzia di SSD)
Il contenitore ICY DOCK è progettato per essere compatibile con l'unità SSD M.2 che ha uno spessore standard. Si consiglia vivamente di controllare lo spessore dell'unità prima dell'acquisto e fare riferimento all'elenco SSD M.2 incompatibili qui sotto per ulteriori informazioni:
M.2 Unità SSD NVMe notoriamente incompatibili a causa di un montaggio fisico con contenitore ICY DOCK:
si prega di contattare tech@icydock.com se il problema persiste in modo da poter risolvere il problema al più presto.
cliccare qui per segnalare un SSD M.2 compatibile/incompatibile.
Q: Voglio vedere lo stato dell'unità dal pannello frontale sul case/chassis del PC. Cosa devo fare?
A: Vi è un 2-pin front panel header (s) sul PCBA del prodotto. Lo stato del drive può essere visualizzato dal pannello frontale dopo aver collegato il cavo I/O frontale al corrispondente header a 2 pin del prodotto. Per i metodi di connessione dettagliati, fare riferimento al manuale utente del case/chassis del PC.
| Stato unità | Indicazione LED |
| Potenza | Solid Light |
| Drive Access | Luce lampeggiante |
Nota: il cavo I/O collegato al case/chassis del PC non è incluso nel pacchetto prodotto.
Q: Quando installo la scheda nel mio sistema, il mio sistema si rifiuta di avviarsi o di entrare nel BIOS?
A: Controllare se ci sono aggiornamenti del BIOS per la scheda madre del sistema. Potrebbe essere necessario riavviare il BIOS dopo l'aggiornamento prima che MB204MP-B sia utilizzabile. Seguire le istruzioni sugli aggiornamenti del BIOS con il produttore della scheda madre. Se il problema persiste dopo l'aggiornamento del BIOS, si prega contattarci.
By Tom's HARDWARE
Icy Dock has introduced a new adapter that can house up to four M.2-2280 solid-state drives (SSDs) with a PCIe Gen5 x4 interface and run them in RAID mode. The card is designed primarily for those who need ultra-fast storage and run high-end desktop processors, such as AMD Ryzen Threadripper and Intel Xeon W.
