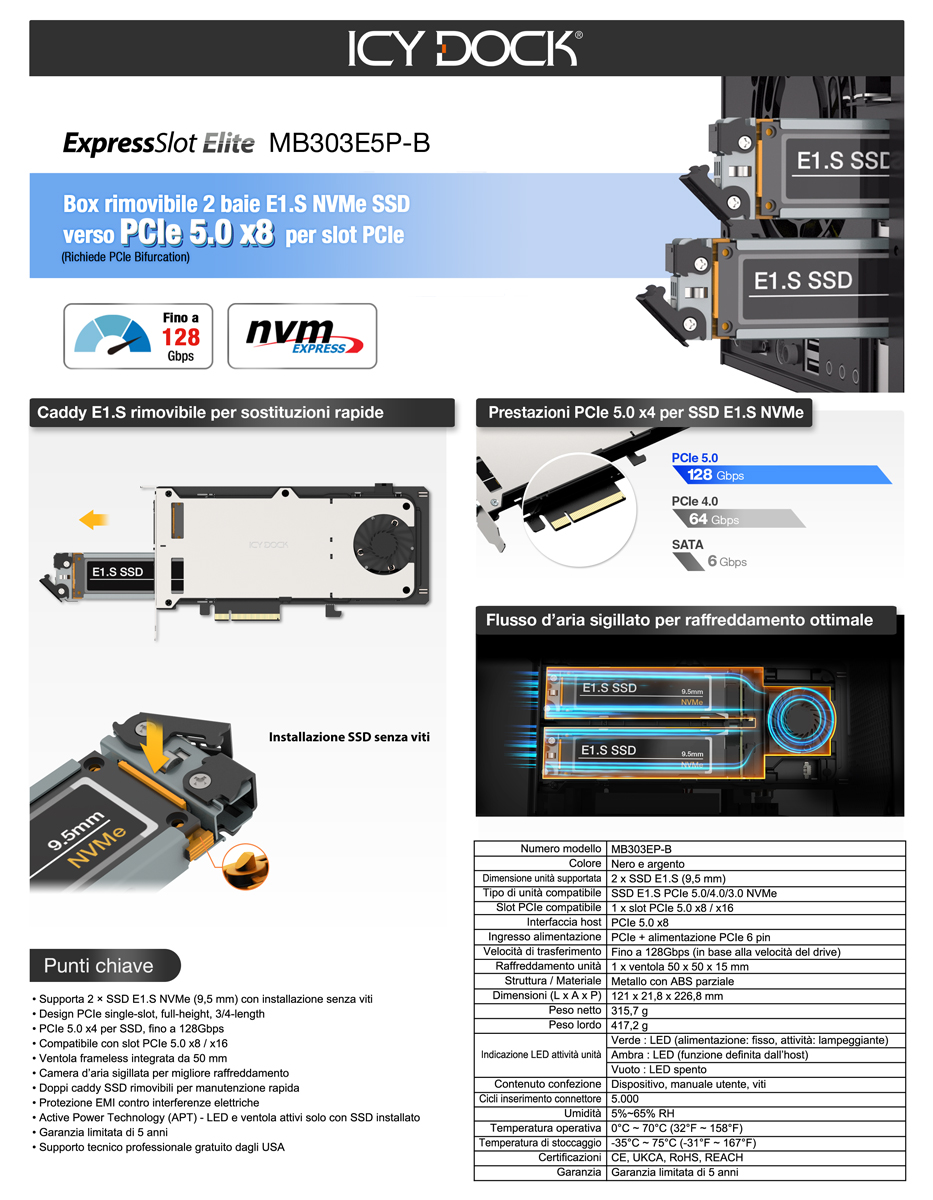

Gli SSD E1.S (EDSFF) vengono adottati sempre più frequentemente nelle piattaforme moderne che privilegiano densità, facilità di manutenzione e prestazioni PCIe Gen5. MB303E5P-B è particolarmente adatto per scenari che richiedono una configurazione compatta a doppia unità all’interno di un singolo slot PCIe, come:
| • | Supporta 2 × SSD NVMe E1.S (9.5mm) con installazione senza viti |
| • | Conforme alle specifiche delle schede PCIe a slot singolo, a piena altezza e a 3/4 di lunghezza |
| • | Interfaccia PCIe 5.0 x4 per SSD, fino a 128Gbps ciascuno |
| • | Richiede biforcazione PCIe: ✓ Slot PCIe x8 (x4/x4), oppure ✓ Slot PCIe x16 (x4/x4/x4/x4) |
| • | Compatibile con slot PCIe 5.0 x8 / x16 (con supporto alla biforcazione) |
| • | Ventola frameless integrata da 50mm per raffreddamento attivo |
| • | Design con camera di flusso d’aria sigillata per massimizzare l’efficienza di raffreddamento |
| • | Due vassoi SSD rimovibili per una manutenzione e una sostituzione rapide |
| • | Messa a terra EMI – protegge le unità dalle interferenze elettriche |
| • | Active Power Technology (APT) – LED e ventola si attivano solo quando è installata un’unità |
| • | Garanzia limitata di 5 anni leader del settore |
| • | Supporto gratuito fornito da tecnici professionisti con sede negli Stati Uniti |
| Numero di modello： | MB303EP-B |
| Colore： | Nero e argento |
| Dimensione unità supportata： | 2 x SSD E1.S (supporta solo SSD E1.S da 9.5mm di altezza) |
| Tipo di unità compatibile： | SSD NVMe E1.S PCIe 5.0/4.0/3.0 |
| Numero di unità： | 2 |
| Slot PCIe compatibile： | 1 x slot di espansione PCIe 5.0 x8 / x16 (la scheda madre richiede slot PCIe x8 configurati in biforcazione x4/x4 oppure slot PCIe x16 configurati in biforcazione x4/x4/x4/x4) |
| Interfaccia host： | PCIe 5.0 x8 |
| Ingresso alimentazione： | Tramite PCIe e ingresso alimentazione PCIe a 6 pin |
| Velocità di trasferimento： | Fino a 128Gbps (a seconda della velocità del disco rigido) |
| Capacità SSD supportata： | Nessun limite |
| Raffreddamento unità： | 1 x ventola 50 x 50 x 15mm |
| Struttura / Materiale： | Metallo con componenti parziali in plastica ABS |
| Dimensioni (L x A x P)： | 121 x 21.8 x 226.8 mm |
| Peso netto del prodotto： | 315.7 g |
| Peso netto della confezione： | 417.2 g |
| Indicazione LED attività unità： | Verde: LED (alimentazione unità: verde fisso, accesso unità: verde lampeggiante) Ambra: LED (funzione definita dall’host) Vuoto: LED spento |
| Tensione operativa： | 12V, 3.3V |
| Consumo energetico (SSD esclusi)： | 3W |
| Contenuto della confezione： | Dispositivo, manuale utente, viti |
| Velocità di inserimento dei connettori： | 5,000 |
| Umidità： | 5%~65% RH |
| Temperatura operativa： | 0°C a 70°C (32°F a 158°F) |
| Temperatura di stoccaggio： | -35°C a 75°C (-31°F a 167°F) |
| Conformità： | CE, UKCA, RoHS, REACH |
| Garanzia： | 5 anni |
Vassoio unità compatibile (Caddy):
Prodotti correlati:
Serie di prodotti correlati:
Link rapidi:
D: Perché il mio nuovo SSD NVMe mostra un degrado delle prestazioni o un comportamento incoerente quando è collegato tramite un mobile rack adattatore PCIe?
R: I dispositivi PCIe ad alta velocità, come gli SSD NVMe, richiedono un’integrità del segnale precisa e stabile per funzionare correttamente. Se il tuo SSD NVMe è collegato tramite un mobile rack adattatore PCIe inserito in uno slot PCIe collegato alla CPU ma distante dalla CPU, le tracce più lunghe della scheda madre possono aumentare il rischio di degradazione del segnale. Questa degradazione può causare cali di prestazioni, instabilità o comportamento incoerente del tuo SSD NVMe.
Per garantire prestazioni ottimali, si consiglia vivamente di installare il mobile rack adattatore PCIe nello slot PCIe più vicino alla CPU. In questo modo si riduce al minimo la distanza fisica per la trasmissione del segnale, diminuendo significativamente il potenziale degrado del segnale e garantendo prestazioni stabili, costanti e velocità di trasferimento previste.
D: Il sistema non rileva l’SSD E1.S che ho installato nell’enclosure ICY DOCK. Cosa devo fare?
R: Poiché la scheda madre e il sistema operativo potrebbero non supportare l’hot-swap, se la loro compatibilità non è stata confermata, consigliamo vivamente di spegnere il dispositivo/sistema prima di inserire o rimuovere un SSD E1.S.
Se il sistema non riesce ancora a rilevare l’unità dopo l’installazione, segui i passaggi seguenti per eseguire manualmente la scansione del nuovo hardware:
Windows 11 / Windows 10 / Windows 8 – Nella casella di ricerca sulla barra delle applicazioni, digita gestione dispositivi e selezionala dal menu. Quando si apre la finestra Gestione dispositivi, fai clic con il tasto destro sull’icona dell’unità disco e fai clic su rileva modifiche hardware.
Windows 7 – Fai clic con il tasto destro sull’icona del computer sul desktop, seleziona proprietà, fai clic su gestione dispositivi, fai clic con il tasto destro sull’icona dell’unità disco e poi fai clic su rileva modifiche hardware.
D: Qual è la funzione dell’header a 2 pin (2P) su MB303E5P-B?
R: L’header a 2 pin (2P) su MB303E5P-B è progettato come interfaccia di ingresso per il segnale LED ambra dell’SSD E1.S. Consente al sistema host di pilotare e controllare l’indicatore LED ambra sull’SSD E1.S installato.
D: Cosa indica il LED ambra sull’SSD E1.S?
R: Il LED ambra viene generalmente utilizzato per indicare lo stato dell’unità, come Fail o Locate, secondo le definizioni standard del settore. Tuttavia, il comportamento e il significato effettivi del LED sono determinati dall’implementazione del sistema host.
D: Come viene controllato il LED ambra su MB303E5P-B?
R: Il LED ambra non è controllato autonomamente dall’adattatore stesso. Invece, il segnale di controllo deve essere fornito esternamente tramite l’header 2P dal sistema host o dal controller. MB303E5P-B agisce come un’interfaccia pass-through per questo segnale LED.
